路径规划

路径规划(Path Planning)是自动驾驶的核心模块之一,负责在感知到的环境中为车辆生成安全、高效、舒适的行驶轨迹。规划问题通常分为三个层次:全局路由、行为规划和运动规划。

规划层次架构

自动驾驶的规划系统通常采用层次化架构,每层专注于不同时间尺度的决策:

层次 输入 输出 时间尺度 代表算法
全局路由(Routing) 地图 + 起终点 路网级路径(路段序列) 分钟级 Dijkstra、A*、CH
行为规划(Behavior) 感知结果 + 高精地图 驾驶行为(变道/跟车/超车) 秒级 FSM、MPDM、POMDP
运动规划(Motion) 行为指令 + 障碍物 可执行轨迹(位置+速度+时间) 100 ms 级 多项式、RRT*、MPC

各层之间形成异步协同:全局路由提供粗粒度目标,行为规划确定驾驶动作,运动规划生成精确轨迹。

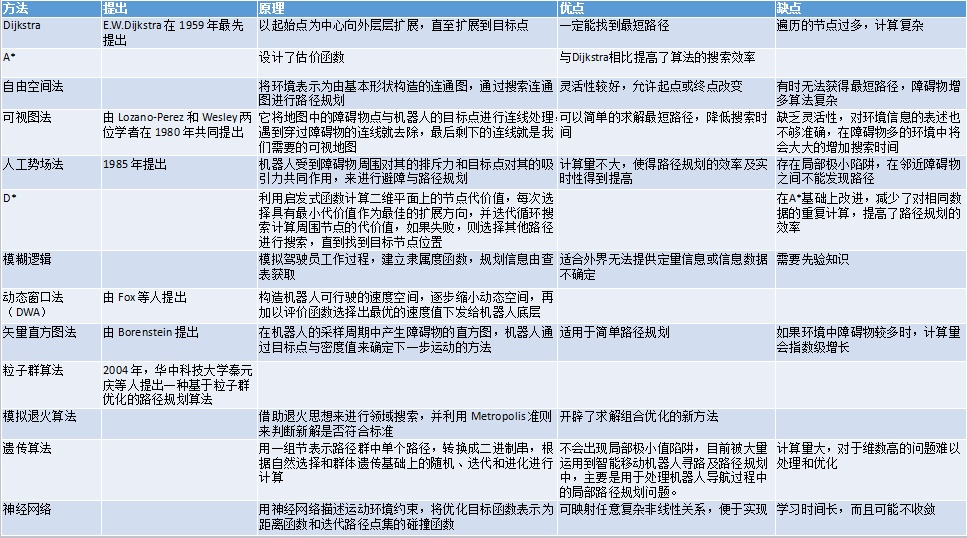

全局路由算法

全局路由在有向路网图 \(G=(V,E)\) 上寻找从起点 \(s\) 到终点 \(t\) 的最优路径,边权通常为行驶时间或距离。

Dijkstra 算法

基于贪心的最短路径算法,逐步从已访问节点集合中提取代价最小的节点:

\[d[v] = \min_{u \in \text{closed}} \left( d[u] + w(u, v) \right)\]
  • 时间复杂度\(O(V^2)\)(朴素实现)或 \(O(E \log V)\)(优先队列)
  • 优点:保证最优解,适合静态图
  • 缺点:不利用启发信息,大规模路网效率低

A* 算法

在 Dijkstra 基础上引入启发函数 \(h(n)\) 估计当前节点到目标的代价,优先扩展"最有希望"的节点:

\[f(n) = g(n) + h(n)\]

其中 \(g(n)\) 为起点到 \(n\) 的实际代价,\(h(n)\) 为启发估计(需满足可接纳性\(h(n) \leq h^*(n)\))。

常用启发函数: - 欧氏距离\(h(n) = \sqrt{(x_n - x_t)^2 + (y_n - y_t)^2}\)(连续空间) - 曼哈顿距离\(h(n) = |x_n - x_t| + |y_n - y_t|\)(网格空间)

启发函数对搜索效率的影响:

启发函数的质量直接决定 A* 的效率与正确性之间的权衡:

  • \(h(n) = 0\) 时,A* 退化为 Dijkstra,保证最优但搜索范围最大
  • \(h(n) = h^*(n)\)(完美启发)时,A* 只扩展最优路径上的节点,效率最高
  • \(h(n) > h^*(n)\)(不可接纳)时,A 不再保证最优解,但搜索速度更快(Weighted A

在道路网络中,欧氏距离是严格可接纳的启发函数(因为实际行驶距离不可能小于直线距离)。但在城市中欧氏距离与实际行驶时间相关性较弱,可改用"以最高限速行驶欧氏距离的时间"作为更紧致的启发估计。

Contraction Hierarchies(CH)

面向超大规模路网(百万级节点,如全国导航图),Dijkstra 和 A 的单次查询仍需数百毫秒,无法满足实时性要求。Contraction Hierarchies(Geisberger et al., 2008)通过预处理*极大加速查询:

预处理阶段(离线,一次性执行):

按节点重要度从低到高逐一"收缩"(Contraction):删除节点 \(v\),若 \(v\) 的某对邻居 \((u, w)\) 通过 \(v\) 的路径是唯一最短路,则添加捷径边(Shortcut)\(u \to w\),权重为 \(w(u,v) + w(v,w)\)。重要度通常综合考虑以下因素:

  • 边差分(Edge Difference):添加的捷径数 - 删除的原始边数
  • 已收缩邻居数:邻居中已被收缩的节点越多,当前节点越适合收缩
  • 覆盖原始路径数:捷径代表的原始边越多,说明该节点重要度越低

预处理后形成层次图(Hierarchy):底层为原始路网,高层为高速公路骨干网。

查询阶段(在线,毫秒级):

从起点向上搜索(沿层次图向高层扩展),从终点也向上搜索,两个搜索在顶层汇合:

\[d(s, t) = \min_{v} \left( d_{\uparrow}(s, v) + d_{\uparrow}(t, v) \right)\]

由于高层节点稀疏,双向 CH 查询通常只需扩展数千个节点,比 Dijkstra 快 1000 倍以上,是 Google Maps、高德地图等商业导航系统的标准后台算法。

城市场景路网表示

自动驾驶中的全局路由不仅需要路网连通性,还需要丰富的语义信息以支持行为规划。两种主流 HD Map 路网格式:

Lanelet2(Poggenhans et al., IROS 2018):

以车道(Lanelet)为基本单元,每个 Lanelet 定义为:

  • 左右边界线(折线)
  • 交通规则(限速、优先级、禁止变道)
  • 与相邻 Lanelet 的拓扑关系(前驱、后继、左邻、右邻)

Lanelet2 被广泛用于学术研究和欧洲自动驾驶系统,提供 C++ 和 Python 接口,支持基于车道级拓扑图的路径规划。

Apollo HD Map(百度):

采用 Protobuf 格式定义道路元素,包含:

  • Road(道路段)→ Section(路段分组)→ Lane(单条车道)的层次结构
  • 精确的车道边界线和中心线(采样点间隔约 0.1–1 m)
  • 信号灯、停止线、人行横道、限速区域的关联关系

Apollo 规划模块在车道图(Lane Graph)上执行 A* 搜索,输出全局参考线(Reference Line),供后续行为规划和运动规划使用。

行为规划深化

行为规划(Behavior Planning)负责在全局路由的指引下,根据实时感知结果决定当前应采取的驾驶行为(跟车、变道、超车、礼让等)。

场景识别与状态机

结构化道路场景可以用有限状态机(Finite State Machine,FSM)建模,每个状态对应一种驾驶模式:

                  ┌─────────────────────────────────────────┐
                  ▼                                         │
[跟车(Follow)] ──变道条件满足──▶ [变道准备(LCPrep)] ──完成──▶ [变道执行(LC)]
      │                                                              │
      │ 前方无车                                                    │ 完成
      ▼                                                              ▼
[自由行驶(FreeDrive)]                                     [跟车(Follow)]
      │
      │ 检测到路口
      ▼
[路口减速(Intersection)] ──通过──▶ [自由行驶]

主要状态及触发条件:

状态 进入条件 行为输出
自由行驶 前方无障碍,车道畅通 保持参考速度
跟车 前车距离 < 安全阈值 智能跟车(IDM 模型)
变道准备 目标车道满足间隙条件 开启转向灯,横向移动
路口决策 进入路口感知区域 减速,等待通行权
合流 进入汇入区 与主路车辆协商间隙
紧急避险 TTC < 阈值 AEB / 紧急制动

FSM 的优点是逻辑清晰、行为可预期,但难以处理状态之间的平滑过渡和模糊边界(例如"跟车"和"路口减速"同时触发时的优先级)。

代价地图(Cost Map)

行为规划通常在代价地图(Cost Map)上进行候选轨迹评分,代价地图将多类约束叠加为标量场:

\[C(x, y) = w_{\text{obs}} \cdot C_{\text{obs}}(x,y) + w_{\text{lane}} \cdot C_{\text{lane}}(x,y) + w_{\text{vel}} \cdot C_{\text{vel}}(x,y) + \cdots\]

障碍物代价 \(C_{\text{obs}}\)

对感知到的障碍物(含预测未来位置)周围设置代价场,通常用高斯分布:

\[C_{\text{obs}}(x,y) = \sum_{i} A_i \exp\!\left(-\frac{(x - x_i)^2}{2\sigma_{x,i}^2} - \frac{(y - y_i)^2}{2\sigma_{y,i}^2}\right)\]

障碍物中心代价最高,向外衰减,\(A_i\) 随障碍物尺寸和类别调整(行人代价高于固定物体)。

车道中心线代价 \(C_{\text{lane}}\)

偏离参考车道中心线的横向距离代价,保证车辆在正常行驶时保持居中:

\[C_{\text{lane}}(x,y) = \left(\frac{d_\perp(x,y,\ \text{centerline})}{\text{LaneWidth}/2}\right)^2\]

速度一致性代价 \(C_{\text{vel}}\)

惩罚与周围交通流速度的偏差(过快或过慢都会增大风险):

\[C_{\text{vel}}(v) = \left(\frac{v - v_{\text{flow}}}{v_{\text{flow}}}\right)^2\]

基于搜索的行为规划:MCTS 用于路口决策

路口决策(多车博弈)的复杂性超出了 FSM 的建模能力。蒙特卡洛树搜索(Monte Carlo Tree Search,MCTS)通过在线仿真模拟未来场景演化,为路口决策提供理论支撑:

MCTS 基本步骤(迭代执行):

  1. 选择(Selection):从当前节点按 UCB1 策略向下遍历到叶节点: $\(a^* = \arg\max_a \left[ Q(s,a) + c\sqrt{\frac{\ln N(s)}{N(s,a)}} \right]\)$
  2. 扩展(Expansion):在叶节点处扩展一个未访问的行为选项(直行/左转/右转/等待)
  3. 模拟(Simulation):从扩展节点运行随机 Rollout 策略,估计其他智能体的可能反应
  4. 反向传播(Backpropagation):将模拟结果(成功通行/冲突)反馈更新所有祖先节点的 \(Q\) 值和 \(N\)

MCTS 的优点是不需要预先枚举所有可能场景,可以在有限计算预算内对最有希望的行为进行重点模拟,适合无保护左转、无信号路口等高不确定性场景。

局部运动规划

运动规划需要在连续空间中,在障碍物、车辆动力学、舒适性等约束下生成可执行轨迹。

基于采样的方法

适合高维构型空间,无需显式建模障碍物形状。

RRT(快速随机扩展树,Rapidly-exploring Random Tree):

初始化: T ← {x_start}
循环:
    x_rand ← 随机采样(以一定概率偏向目标)
    x_near ← T 中离 x_rand 最近的节点
    x_new  ← Steer(x_near, x_rand, δ)   // 向 x_rand 延伸步长 δ
    if CollisionFree(x_near, x_new):
        T.add(x_new)
        if Reached(x_new, x_goal): return path

RRT*(渐近最优 RRT):

在 RRT 基础上增加 rewire 步骤——对 \(x_{\text{new}}\) 附近节点检查是否可以通过 \(x_{\text{new}}\) 获得更优路径,并重新连接。理论上样本数趋于无穷时,RRT* 收敛到全局最优解。

适用场景:停车场泊车、窄道通行、构型空间维度高的场景。

Frenet 坐标系

高速公路和结构化道路规划常在 Frenet 坐标系下进行,将运动分解为:

  • 纵向 \(s\):沿参考线(车道中心线)方向的弧长
  • 横向 \(d\):垂直于参考线方向的偏移量

优点:自然地将"行进方向控制"与"横向保持"解耦,简化约束表达。在 Frenet 坐标系下,变道目标即为 \(d\) 从当前车道切换到相邻车道。

多项式轨迹(JMT)

最小化加加速度(Jerk Minimizing Trajectory)的五次多项式,是 Frenet 坐标系下的经典方法:

\[s(t) = a_0 + a_1 t + a_2 t^2 + a_3 t^3 + a_4 t^4 + a_5 t^5\]

6 个系数由边界条件唯一确定:

\[\begin{bmatrix} s_0 \\ \dot{s}_0 \\ \ddot{s}_0 \end{bmatrix}, \quad \begin{bmatrix} s_T \\ \dot{s}_T \\ \ddot{s}_T \end{bmatrix}\]

同样的方法对横向 \(d(t)\) 做独立多项式规划,再合并为完整轨迹。加加速度(Jerk)代价:

\[\mathcal{C}_j = \int_0^T \left( \dddot{s}^2 + \dddot{d}^2 \right) dt\]

基于优化的轨迹规划

将轨迹规划建模为约束优化问题:

\[\min_{\xi} \int_0^T \left[ w_j \dddot{s}^2 + w_v (v - v_{\text{ref}})^2 + w_d d^2 \right] dt\]

约束条件: - \(v_{\min} \leq v(t) \leq v_{\max}\)(速度限制) - \(a_{\min} \leq a(t) \leq a_{\max}\)(舒适性/动力学) - 不与障碍物碰撞

常用求解器:OSQP(二次规划)、Ipopt(非线性规划)。

基于势场的方法

将规划空间建模为势能场:

\[U_{\text{total}} = U_{\text{att}}(q) + U_{\text{rep}}(q)\]
  • 引力场\(U_{\text{att}} = \frac{1}{2} \xi \|q - q_{\text{goal}}\|^2\),目标点产生吸引力
  • 斥力场\(U_{\text{rep}} = \frac{1}{2} \eta \left(\frac{1}{\rho} - \frac{1}{\rho_0}\right)^2\),障碍物产生排斥力

车辆沿负梯度方向运动:\(F = -\nabla U\)

  • 优点:实时性好,实现简单
  • 缺点:易陷入局部极小值(障碍物之间的势谷),不保证到达目标

参数化轨迹优化

参数化方法将轨迹表示为有限参数集合(多项式系数、控制点),将无限维的函数优化转化为有限维的参数优化,是工程实现中最常用的轨迹生成框架。

Minimum Jerk / Minimum Snap 轨迹

最小化 Jerk(加加速度)和 Snap(加加加速度)是常用的轨迹平滑目标,分别对应四阶和六阶积分代价:

\[\min_{c} \int_0^T \left[\dddot{p}(t)\right]^2 dt \quad \text{(Minimum Jerk)}\]
\[\min_{c} \int_0^T \left[p^{(4)}(t)\right]^2 dt \quad \text{(Minimum Snap)}\]

对于分段多项式轨迹(分为 \(M\) 段,每段为 \(n\) 次多项式),最小化代价等价于二次规划(QP)问题。以 Minimum Snap 为例,设第 \(m\) 段的系数向量为 \(c_m \in \mathbb{R}^{n+1}\),则:

\[\mathbf{c}^* = \arg\min_{\mathbf{c}} \mathbf{c}^\top Q \mathbf{c} + \lambda \|\mathbf{c}\|^2\]

其中 \(Q\) 为由微分算子构造的半正定代价矩阵:

\[Q_{ij} = \int_0^T \frac{d^k p_i(t)}{dt^k} \cdot \frac{d^k p_j(t)}{dt^k} \, dt\]

\(k=3\)(Jerk)或 \(k=4\)(Snap),正则项 \(\lambda \|\mathbf{c}\|^2\) 用于防止过拟合和数值病态。

约束矩阵 \(M\) 将系数向量 \(\mathbf{c}\) 映射到端点状态(位置、速度、加速度),保证轨迹满足初末状态约束和连接点处的平滑性(Continuity)约束:

\[M \mathbf{c} = \mathbf{b}\]

其中 \(\mathbf{b}\) 包含所有边界条件。将约束代入 QP 可得显式解,无需迭代求解器,适合实时计算。

CHOMP(梯度下降轨迹优化)

CHOMP(Covariant Hamiltonian Optimization for Motion Planning,Ratliff et al., 2009)将轨迹表示为离散时间序列 \(\xi = [q_1, q_2, \ldots, q_T]\),通过梯度下降最小化:

\[\mathcal{U}(\xi) = \mathcal{F}_{\text{smooth}}(\xi) + \lambda \mathcal{C}_{\text{obs}}(\xi)\]

平滑项:

\[\mathcal{F}_{\text{smooth}}(\xi) = \frac{1}{2} \xi^\top A^\top A \xi\]

其中 \(A\) 为有限差分矩阵,\(A^\top A\) 近似轨迹的曲率积分,保证生成轨迹的平滑性。

障碍物代价项:

\[\mathcal{C}_{\text{obs}}(\xi) = \int_0^1 \sum_{i} c_{\text{obs}}\!\left(q_i(\tau)\right) \|\dot{q}_i(\tau)\| \, d\tau\]

其中 \(c_{\text{obs}}\) 为障碍物代价函数(由距离场计算),\(\|\dot{q}\|\) 为速度项(保证代价对时间参数化不变)。

CHOMP 的关键创新是使用协变梯度(Covariant Gradient)而非欧氏梯度更新轨迹,保证梯度更新方向在轨迹空间中保持几何意义,避免普通梯度下降因不同维度量纲差异导致的收敛问题。

贝塞尔曲线与 B 样条

贝塞尔曲线(Bezier Curve):

\(n\) 次贝塞尔曲线由 \(n+1\) 个控制点 \(P_0, P_1, \ldots, P_n\) 定义:

\[B(t) = \sum_{i=0}^n \binom{n}{i} (1-t)^{n-i} t^i P_i, \quad t \in [0, 1]\]

性质:曲线通过端点 \(P_0\)\(P_n\),但不一定通过中间控制点(仅被"吸引")。三次贝塞尔曲线(\(n=3\))常用于路径生成,因其形状直观、计算简单。

B 样条(B-Spline):

B 样条是贝塞尔曲线的推广,通过节点向量(Knot Vector)\(\{t_0, t_1, \ldots, t_{m}\}\) 实现局部控制:

\[C(t) = \sum_{i=0}^n N_{i,k}(t) P_i\]

其中 \(N_{i,k}(t)\)\(k\) 阶 B 样条基函数(由 Cox-de Boor 递推公式计算)。B 样条的关键优点是局部修改性:移动某个控制点 \(P_i\) 只影响曲线在其对应基函数支撑区间内的形状,不影响其他部分。这一特性在轨迹实时调整中非常有用——当障碍物变化时,只需修改局部控制点,无需重新规划整条轨迹。

在自动驾驶中,均匀三次 B 样条(Uniform Cubic B-Spline)常用于路径平滑,配合等间隔控制点可得到 \(C^2\) 连续的光滑曲线(位置、速度、加速度均连续)。

ST 图速度规划

运动规划通常先规划路径形状,再规划速度剖面(Speed Profile)。ST 图方法将速度规划转化为二维图中的路径搜索问题,兼顾直觉性和计算效率。

ST 图定义

ST 图(Speed-Time Graph,速度-时间图):

  • 横轴:时间 \(t\),范围通常为规划时域 \([0, T]\)\(T = 8\) 秒)
  • 纵轴:纵向行驶距离 \(s\),范围为 \([0, S_{\max}]\)\(S_{\max}\) 为最大规划距离,如 200 m)
  • 障碍物表示:每个动态障碍物根据其预测轨迹在 ST 图中映射为一个矩形禁区,矩形的时间范围对应障碍物占据路段的时间窗口,纵向范围对应障碍物在参考线上的投影区间
s (m)
▲
|         ████ 障碍物 B(慢车)
|   ██████████
|         ████████ 障碍物 A(过路行人)
|   ████████
|
└─────────────────────────────▶ t (s)
0    2    4    6    8

速度规划目标是在 ST 图中从 \((t=0, s=0)\)\((t=T, s=s_{\text{goal}})\) 找一条平滑单调递增曲线,完全避开所有矩形禁区。

曲线斜率 \(\frac{ds}{dt} = v(t)\) 即为瞬时速度,斜率变化率 \(\frac{d^2s}{dt^2} = a(t)\) 为加速度,通过约束斜率范围可同时控制速度和加速度边界。

DP 粗规划

由于 ST 图中的路径约束是非凸的(障碍物矩形将可行域分割为多个不连通区域),通常先用动态规划(Dynamic Programming)进行粗规划,确定越过每个障碍物的方式("超过"还是"等待"):

DP 状态定义: 在 ST 图上等间隔划分格点,状态为 \((t_i, s_j)\),状态转移代价包含:

\[\text{cost}(s_j, t_i \to s_{j'}, t_{i+1}) = w_v (v - v_{\text{ref}})^2 + w_a a^2 + w_j \text{jerk}^2 + \infty \cdot \mathbb{1}[\text{碰撞}]\]

DP 输出粗粒度速度曲线,确定对每个障碍物的处理策略(先行或等待)。

QP 细化

在 DP 确定的拓扑结构(绕障顺序)基础上,用二次规划(Quadratic Programming)对速度曲线进行精细平滑:

\[\min_{s_0, s_1, \ldots, s_N} \sum_{i} \left[ w_v (v_i - v_{\text{ref}})^2 + w_a a_i^2 + w_j j_i^2 \right]\]

约束条件(线性化为 QP 标准形式): - \(0 \leq v_i \leq v_{\max,i}\)(逐时刻速度上界,考虑限速和障碍物 TTC) - \(a_{\min} \leq a_i \leq a_{\max}\)(加速度舒适性约束) - \(s_i \notin [s_{\text{obs},\min}(t_i),\ s_{\text{obs},\max}(t_i)]\)(障碍物禁区约束,线性化为半平面约束)

QP 求解时间通常在 10–30 ms,满足实时规划要求。

速度约束的来源

约束类型 公式 来源
限速约束 \(v(t) \leq v_{\text{limit}}(s(t))\) HD Map 车道限速标注
舒适加速度 \(-3.0 \leq a(t) \leq 2.0\ (\text{m/s}^2)\) 乘员舒适性标准
紧急制动 \(a_{\min} = -8.0\ \text{m/s}^2\)(硬约束) 车辆动力学极限
TTC 约束 \(\text{TTC}(t) = \frac{s_{\text{obs}}(t) - s_{\text{ego}}(t)}{v_{\text{ego}} - v_{\text{obs}}} \geq 3\ \text{s}\) 安全跟车距离
曲率限速 \(v(t) \leq \sqrt{a_{\text{lat,max}} / \kappa(s)}\) 横向加速度 < 0.3g

百度 Apollo EM Planner

Apollo EM Planner(Fan et al., ICRA 2018)是工业界最具影响力的开源规划框架之一,其速度规划模块采用 DP + QP 两阶段方法:

E 步(Expectation): 在 SL 图(路径)和 ST 图(速度)上交替进行 DP 搜索,得到粗粒度路径和速度方案。

M 步(Maximization): 以 DP 结果为初值,在各自的 QP 问题中进行精细优化,输出平滑可执行轨迹。

两步交替迭代(类 EM 算法),通常 2–3 次迭代即可收敛。整个规划周期(含感知输入处理)控制在 100 ms 以内。

动态障碍物处理

动态障碍物(行人、车辆)使规划问题变为时空规划(Spatio-Temporal Planning):

  • 预测+规划(两步法):先用预测模块估计障碍物未来轨迹,再规划避让路径。解耦简单但预测误差会导致保守规划
  • 联合时空规划:在时空空间(\(s, d, t\))中联合搜索,可以协商让行
  • ORCA(Optimal Reciprocal Collision Avoidance):多智能体实时避障算法,假设其他智能体也在避让,适合低速行人密集场景

泊车规划

泊车是低速构型空间规划的典型场景,需要支持倒车。

  • Reeds-Shepp 路径:允许前进和后退的最短路径解析解,适合已知障碍物的无约束最优泊车轨迹
  • Hybrid A*:在连续(\(x, y, \theta\))构型空间中进行离散搜索,结合车辆运动约束(最小转弯半径)找到可执行路径,斯坦福 DARPA 团队提出,广泛用于自动泊车
  • 基于优化的泊车:将泊车规划建模为非线性优化,适合更复杂的停车位形状

实时性保障

自动驾驶规划系统对延时有严格要求:规划输出必须在感知数据到达后 100 ms 内完成,否则控制层将因数据过时而采用降级策略。

规划周期与计算预算

标准规划频率为 10 Hz(每 100 ms 输出一次轨迹),计算预算分配参考:

子模块 典型耗时 备注
参考线生成 5–10 ms 从 HD Map 提取并平滑
行为决策 5–15 ms FSM 或 MCTS
路径 DP 10–20 ms SL 图粗搜索
路径 QP 5–15 ms 样条优化
速度 DP 10–20 ms ST 图粗搜索
速度 QP 5–15 ms 速度曲线平滑
碰撞检测与后处理 5–10 ms 多帧验证
合计 ~70–105 ms 余量用于系统调度开销

超出预算的帧将触发降级策略(见下文)。

热启动(Warm Start)

规划是一个时序连续的过程,相邻两帧的最优轨迹通常差异很小。热启动利用上一帧的规划结果作为当前帧优化的初始值:

路径规划热启动:

将上一帧的最优路径在时间上平移 \(\Delta t\)(当前规划周期时长),截取 \([s_{\text{current}}, s_{\text{horizon}}]\) 段作为新一轮 QP 的初值。由于 QP 是凸优化,初值主要影响收敛速度,热启动通常使迭代次数从 50 次减少到 10 次以内。

速度规划热启动:

类似地,将上一帧 ST 图中的速度曲线平移 \(\Delta t\) 作为新一帧 DP 的初始粗解,跳过 DP 的完整搜索,直接进入 QP 精细优化。在环境未发生剧烈变化时,热启动可节省约 30–50% 的规划时间。

降级策略

当规划模块因超时、求解失败或感知数据异常无法输出有效轨迹时,必须有降级(Fallback)策略保证车辆安全:

规划执行流程(含降级):

┌─────────────────────────────────────────────────────┐
│ 尝试完整规划(DP + QP,~80 ms)                      │
│   ├── 成功 → 输出新轨迹                              │
│   └── 失败/超时                                      │
│         ├── 使用上帧轨迹继续执行(轨迹时移,~1 ms)  │
│         │     └── 连续 N 帧失败(N=3)→              │
│         └── 请求紧急停车(Comfortable Stop)          │
│               └── 紧急停车失败 → AEB 介入            │
└─────────────────────────────────────────────────────┘

各级降级策略说明:

降级级别 触发条件 响应动作 持续时限
Level 1:使用缓存轨迹 单帧规划超时 时移上帧轨迹,继续执行 最多 3 帧(300 ms)
Level 2:舒适停车 连续多帧规划失败 沿当前车道安全减速停车 直到恢复正常
Level 3:紧急制动 舒适停车路径被障碍物阻挡 AEB 介入,最大制动 单次响应
Level 4:接管请求 长时间无法恢复规划 向驾驶员发出接管警报 取决于 ODD

计算资源分配

在嵌入式自动驾驶计算平台(如英伟达 DRIVE AGX、地平线 Journey 5)上,规划模块的计算资源分配通常遵循以下原则:

CPU 核心绑定(CPU Affinity):

规划线程绑定到专用物理核心(避免 OS 调度导致的不确定延时),通常为:

# 将规划进程绑定到 CPU 2–3 核
taskset -c 2,3 planning_node

优先级设置:

规划线程设置为实时优先级(SCHED_FIFO,priority = 80),高于感知和预测模块,保证在计算平台负载高峰时规划任务不被抢占。

内存预分配:

规划模块在初始化时预分配所有中间变量的内存,避免运行时动态 malloc 导致的延时不确定性。ST 图格点数组、QP 矩阵等固定大小的数据结构均在启动时分配完毕。

并行化策略:

路径规划和速度规划在 DP 阶段可并行执行(路径 DP 与速度 DP 在前一帧结果基础上同时启动),QP 阶段则串行执行(速度 QP 依赖路径 QP 的输出)。典型的并行化实现可将整体规划时间压缩 20–30%。

规划系统的核心挑战

挑战 描述 主要应对思路
实时性 需在 100 ms 内完成全部规划 暖启动、分层规划、并行计算
动态环境 障碍物持续运动,地图随时变化 滚动时域规划(类 MPC 思路)
不确定性 感知误差、行人意图不确定 概率规划、鲁棒性优化
舒适性 避免急加减速、频繁变道 Jerk 约束、轨迹平滑
交通法规 不得违反信号灯、限速、优先权规则 将规则编码为硬约束或高惩罚代价
长尾场景 罕见危险场景难以覆盖 仿真生成、对抗测试、数据积累

参考资料

  1. S. Werling et al. Optimal Trajectory Generation for Dynamic Street Scenarios in a Frenet Frame. ICRA, 2010.
  2. D. Dolgov et al. Path Planning for Autonomous Vehicles in Unknown Semi-structured Environments. IJRR, 2010.
  3. S. M. LaValle and J. J. Kuffner. Randomized Kinodynamic Planning. IJRR, 2001.
  4. W. Ziegler et al. Trajectory Planning for Bertha — A Local, Continuous Method. IEEE Intelligent Vehicles, 2014.
  5. M. Pivtoraiko and A. Kelly. Efficient Constrained Path Planning via Search in State Lattices. ISER, 2008.
  6. R. Geisberger et al. Contraction Hierarchies: Faster and Simpler Hierarchical Routing in Road Networks. WEA, 2008.
  7. F. Poggenhans et al. Lanelet2: A High-Definition Map Framework for the Future of Automated Driving. ITSC, 2018.
  8. H. Fan et al. Baidu Apollo EM Motion Planner. arXiv, 2018.
  9. N. Ratliff et al. CHOMP: Gradient Optimization Techniques for Efficient Motion Planning. ICRA, 2009.
  10. D. Mellinger and V. Kumar. Minimum Snap Trajectory Generation and Control for Quadrotors. ICRA, 2011.
